STAINLESS STEEL BUTTERFLY VALVE FIG.611GH
JIS - 10K
FIG.611GH - KURIMOTO白蝶

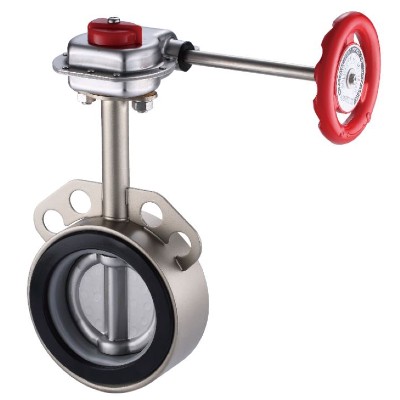

STAINLESS STEEL BUTTERFLY VALVE
Wafer type body, Center driver disc, Memory stop gear actuator.
| 零件 PART | 材質 MATERIAL |
|---|---|
| 閥體 BODY | Stainless Steel |
| 閥桿 STEM | Stainless Steel |
| 檔流盤 DISC | Stainless Steel |
| 檔流墊圈 SEAT | EPDM |
| 齒輪箱 GEAR BOX | Stainless Steel |
| 最高使用壓力MAX.WORKING PRESSURE | 試驗壓力(水壓)HYD. TEST | ||
|---|---|---|---|
| 90°C以下之靜流水 | 90°C以下之脈動水、油、空氣 | 閥 體 | 閥 座 |
| 10kg f/cm2 | - | 15kg f/cm2 | 11kg f/cm2 |
1.本產品含有防結露功能特性。
2.本產品重量為市面上不銹鋼蝶閥輕1/3。
3.日本JIS所認證之產品。
4.安裝前須關閉閥盤。

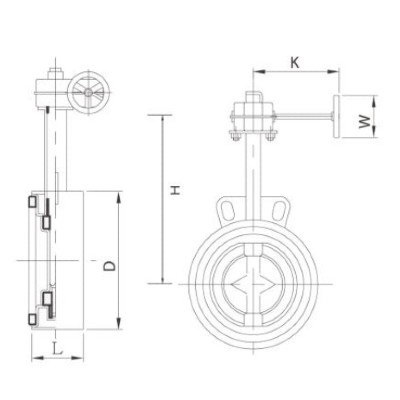

| 尺寸 | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
| L | 43 | 46 | 46 | 52 | 56 | 56 | 60 |
| D | 83 | 100 | 115 | 140 | 170 | 198 | 250 |
| K | 164 | 164 | 164 | 164 | 210 | 210 | 210 |
| W | 90 | 90 | 90 | 90 | 160 | 160 | 160 |
| H | 162 | 169 | 176 | 191 | 215 | 230 | 255 |
