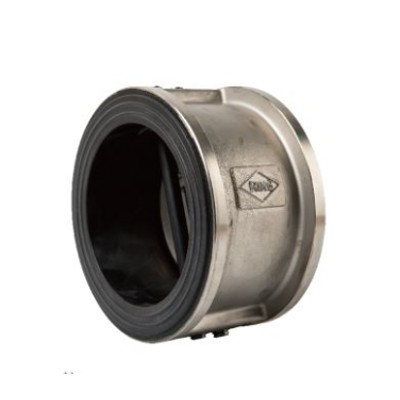

STAINLESS STEEL DUAL PLATE CHECK VALVE FIG.927
JIS - 10K/ 150LB
FIG.927-不銹鋼雙辦式逆閱
STAINLESS STEEL DUAL PLATE CHECK VALVE
Silent type, Wafer style, Spring actuated, Flanged ends. Conform to API594.
| 零件 PART | 材質 MATERIAL |
|---|---|
| 閥體 BODY | Stainless Steel |
| 閥桿 STEM | EPDM |
| 絞鍊銷 PIN | Stainless Steel |
| 閥盤 DISC | Stainless Steel |
| 彈簧 SPRING | Stainless Steel |
| 停止銷 STOP PIN | Stainless Steel |
| 最高使用壓力MAX.WORKING PRESSURE | 試驗壓力(水壓)HYD. TEST | ||
|---|---|---|---|
| 90°C以下之靜流水 | 90°C以下之脈動水、油、空氣 | 閥 體 | 閥 座 |
| 14 kg f/cm2 | 10 kg f/cm2 | 21 kg f/cm2 | 15.4 kg f/cm2 |
1.本產品均實施固溶化熱處理CNS4000 G3092。
2.建議使用在3M/S以下流速。
3.12"以上非共用。
4.配管請依網站中之技術支援內雙瓣式逆止閥配管注意事項。

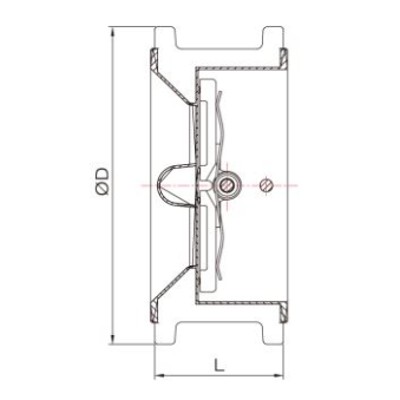

| 尺寸 | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" |
| L | 60 | 67 | 73 | 73 | 83 | 98 | 127 | 146 | 181 | 184 | 191 | 203 | 219 |
| øD | 104 | 123 | 134 | 158 | 190 | 219 | 270 | 332 | 377 | 420 | 483 | 538 | 593 |
