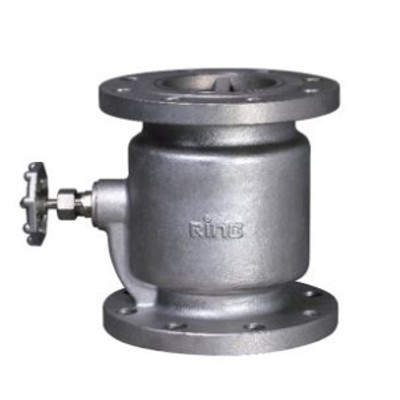

STAINLESS STEEL SILENT CHECK VALVE FIG.966
JIS - 10K
FIG.966-不銹鋼緩衝式逆閱
STAINLESS STEEL SILENT CHECK VALVE
Renewable body & disc seat ring, Umbrella buffer prevention water hammer.
| 零件 PART | 材質 MATERIAL |
|---|---|
| 閥體 BODY | Stainless Steel |
| 閥盤 DISC | Stainless Steel |
| 軸心 SPINDLE | Stainless Steel |
| 傘行緩衝器 UMBRELLA BUFFER | Stainless Steel |
| 導座 GUIDE | Stainless Steel |
| 閥座 SEAT | EPDM(OPTION:PTFE) |
| 最高使用壓力MAX.WORKING PRESSURE | 試驗壓力(水壓)HYD. TEST | ||
|---|---|---|---|
| 80°C以下之靜流水 | 80°C以下之脈動水、油、空氣 | 閥 體 | 閥 座 |
| 14 kg f/cm2 | 10 kg f/cm2 | 21 kg f/cm2 | 15.4 kg f/cm2 |
1.可承製禁油品
2.本產品均實施固溶化熱處理CNS4000 G3092。
3.旁通閥使用完畢後請確實關閉。
4.閥進、出端距離幫浦出口及彎頭，至少需有5倍管內徑之長度。

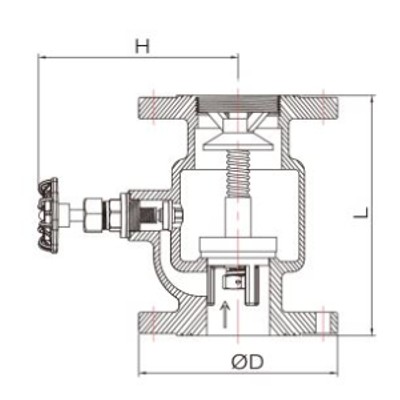

| 尺寸 | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| L | 185 | 198 | 210 | 220 | 255 | 280 | 415 | 56 | 620 |
| H | 145 | 160 | 165 | 180 | 220 | 230 | 215 | 243 | 262 |
| øD | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
