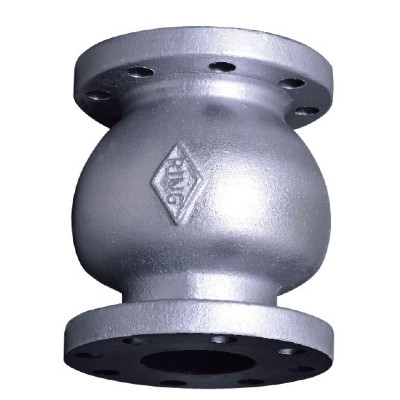

CAST IRON SILENT CHECK VALVE FIG.066
JIS-10K
FIG.066-鑄鐵緩衝式逆止閥
CAST IRON SILENT CHECK VALVE
Renewable body & disc seat rings,Leader disc,Prevention water hammer.
| 零件 PART | 材質 MATERIAL |
|---|---|
| 閥體 BODY | CAST IRON |
| 閥盤 DISC |
CAST BRASS 2"~3" DUCTILE IRON 4"~12" |
| 閥座 BODY SEAT | CAST BRASS |
| 閥座環 SEAT RING | NBR |
| 閥桿 STEM | BRASS |
| 彈簧 SPRING | STAINLESS STEEL |
| 最高使用壓力 | 試驗壓力(水壓) | ||
|---|---|---|---|
| 80°C以下之靜流水 | 80°C以下之脈動水 | 閥 體 | 閥 座 |
| 14.0kg f/cm2 | 10.0kg f/cm2 | 21.1kg f/cm2 | 15.4kg f/cm2 |
閥進、出端距離幫浦出口及彎頭，至少需有5倍管內徑之長度

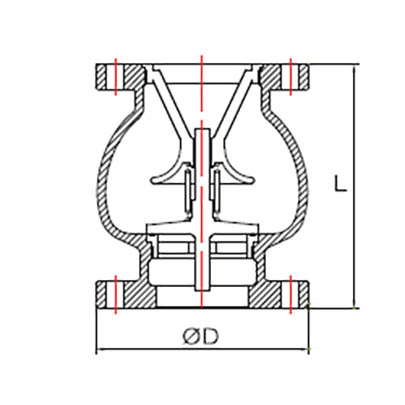

| 尺寸 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| L | 157 | 200 | 210 | 220 | 258 | 280 | 280 | 315 | 370 |
| øD | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
