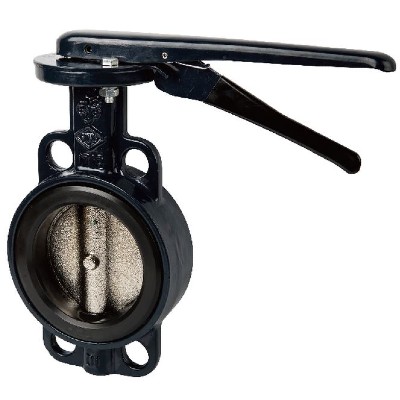

DUCTILE IRON BUTTERFLY VALVE FIG.893A
JIS-16K
FIG.893A-延性鑄鐵手把式蝶閥
DUCTILE IRON BUTTERFLY VALVE
Wafer type body, Renewable seat, Center driver disc, Memory stop level.
| 零件 PART | 材質 MATERIAL |
|---|---|
| 閥體 BODY | Ductile Iron |
| 檔流盤 DISC | Stainless Steel |
| 閥桿 STEM | Stainless Steel |
| 檔流墊圈 SEAT | EPDM (Option：NBR) |
| 把手 HANDLE | Steel |
| 最高使用壓力MAX.WORKING PRESSURE | 試驗壓力(水壓)HYD. TEST | ||
|---|---|---|---|
| 90°C以下之靜流水 | 90°C以下之脈動水、油、空氣 | 閥 體 | 閥 座 |
| 16kg f/cm2 | - | 24kg f/cm2 | 17.6kg f/cm2 |
1.6"以上建議使用齒輪式。
2.安裝前須關閉閥盤。

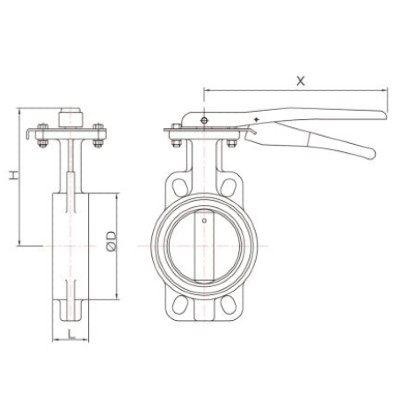

| 尺寸 | 2" | 21/2" | 3" | 4" | 5" | 6" |
| L | 43 | 46 | 46 | 52 | 56 | 56 |
| H | 173 | 186 | 191 | 222 | 226 | 237 |
| øD | 95.5 | 112.5 | 127 | 154 | 185 | 212.5 |
| X | 198 | 198 | 198 | 245 | 245 | 245 |
