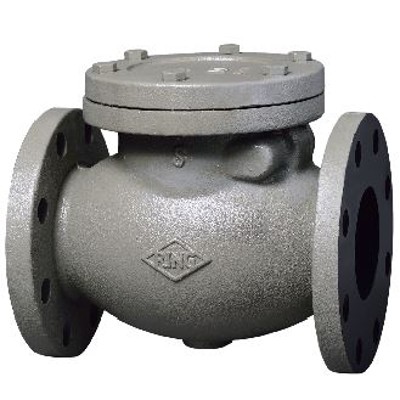

DUCTILE IRON SWING CHECK VALVE FIG.802
JIS-16K
FIG.802-延性鑄鐵橫式逆止閥
DUCTILE IRON SWING CHECK VALVE
Boted cover, Swing type disc, Renewable seat ring, Flanged ends.
| 零件 PART | 材質 MATERIAL |
|---|---|
| 閥體 BODY | Ductile Iron |
| 閥蓋 COVER | Ductile Iron |
| 閥盤 DISC | Ductile Iron |
| 閥座環 SEAT RING | Bronze(Option：Stainless steel) |
| 閥座 SEAT | NBR |
| 檔流壓板 DISC PLATEN | Ductile Iron |
| 堵頭 PLUG | Steel |
| 銷 HINGE PIN | Stainless Steel |
| 墊片 GASKET | Asbestos |
| 最高使用壓力MAX.WORKING PRESSURE | 試驗壓力(水壓)HYD. TEST | ||
|---|---|---|---|
| 120°C以下之靜流水 | 120°C以下之脈動水、油、空氣 | 閥 體 | 閥 座 |
| 22kg f/cm2 | 16kg f/cm2 | 24kg f/cm2 | 18kg f/cm2 |
註：本體採用EPOXY塗裝。
註：閥進、出端距離幫浦出口及彎頭，至少需有5倍管內徑之長度。

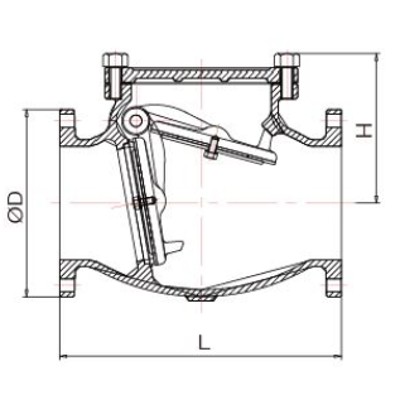

| 尺寸 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 616 |
| H | 114 | 131 | 141 | 158 | 185 | 213 | 265 | 295 |
| øD | 155 | 175 | 200 | 225 | 270 | 305 | 350 | 430 |
